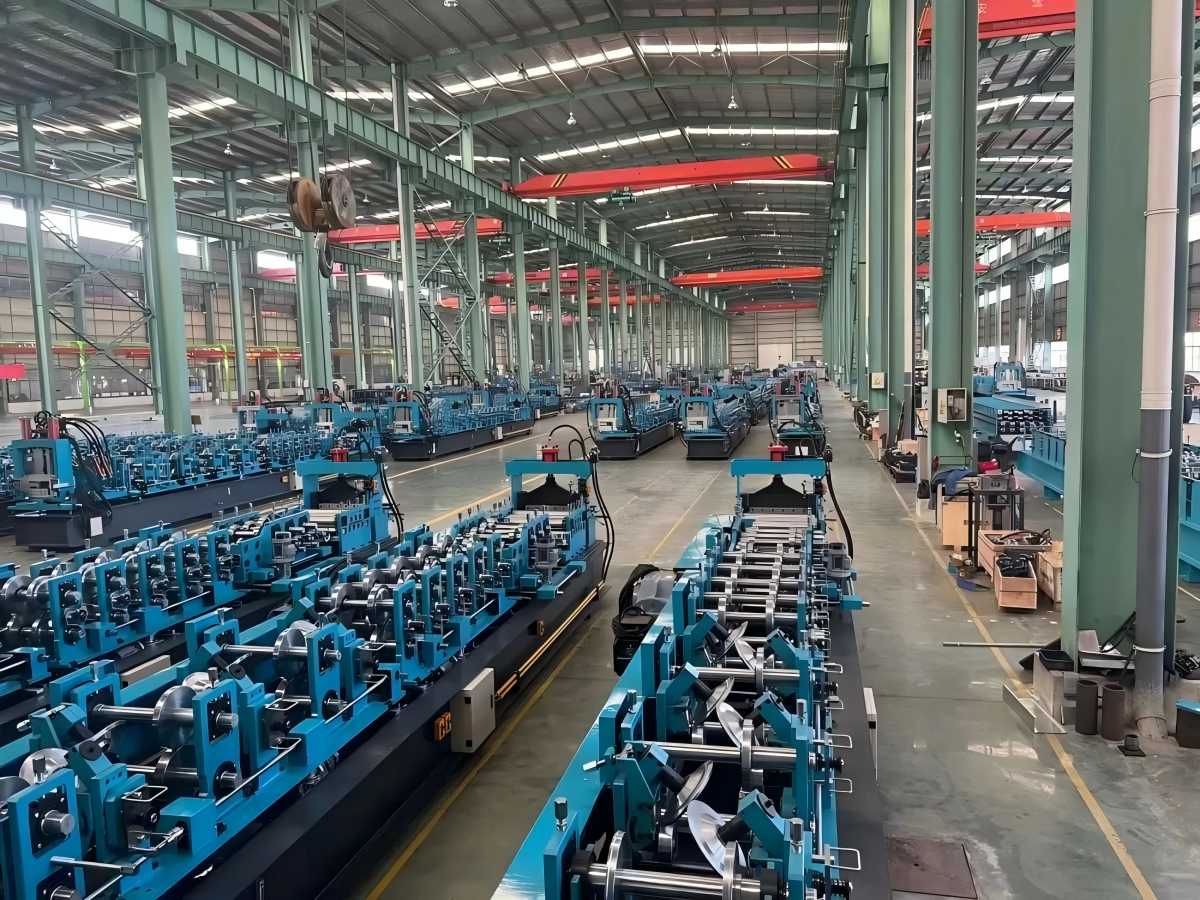

A Tianjin Binhai Yashanway Import and Export Co., Ltd. Kína egyik vezető gyártója és szállítója a szelemenhenger-formázó gépeknek, amely magas színvonalú, testreszabott szolgáltatás nyújtására specializálódott. Ha a Kínában gyártott legújabb szelemenhenger-formázó gépet szeretné nagykereskedni, üdvözöljük, hogy ingyenes mintát kapjon gyárunkból. Árkonzultációért vegye fel velünk a kapcsolatot.
A szelemenhenger-formázó gép egyfajta hideg hajlító formázó berendezés, amelyet főként acélszerkezetű épületekben, gyárakban, raktári polcokon, mezőgazdasági üvegházakban stb.
Működési elve az, hogy az acélgörgők közötti nyomást és súrlódást az acéltekercs középen történő megnyomására használja, ezzel elérve a lapítás hatását.

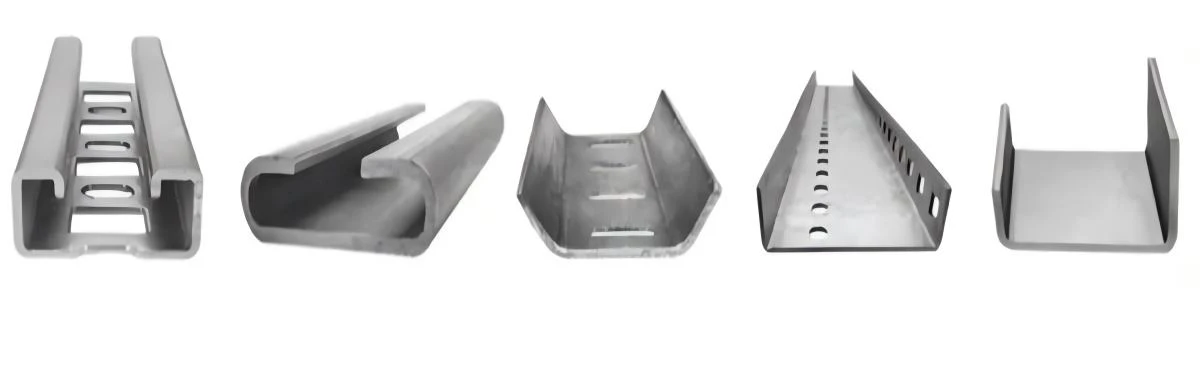

- Acélszerkezeti ipar: Főleg C-acél és Z-alakú acél gyártására használják.
- Építőipar: Építőanyagként tetőtartók, járműkarosszériaelemek, színes acél tetőcserepek, gerincek stb. gyártásához használják.
- Fotovoltaikus tartószerkezetek: fotovoltaikus tartóberendezések gyártásához, stb.
Specifikáció
|
Tétel |
Részletek |
|
Termék neve |
C Szelemen alakú tekercsformázó gép |
|
Anyagvastagság |
1–3 mm (15–9 gauge) |
|
Tekercs szélessége |
150-500 mm állítható |
|
Keret |
U{0}}acélból hegesztett alapkeret |
|
Görgős anyag |
Kiváló-minőségű 45# kovácsolt acél |
|
Hengerhéj anyaga |
Cr12, CNC megmunkálás, hőkezelt HRC 58-60, finoman esztergált |
|
Állomások kialakítása |
23 görgős állomás |
|
Tengelyátmérő |
Φ90 mm tömör |
|
Tengely anyaga |
40Cr, CNC megmunkálás, HRC 28-32, finoman esztergált és galvanizált |
|
Alakítási sebesség |
Max. . 30 m/perc |
|
Feszültség |
380V/50Hz/3P (szükség szerint) |
|
Terjedés |
1,5 hüvelykes lánc |
|
Motor teljesítmény |
35 kW |
|
Vágópenge anyaga |
Gcr12, kioltott |
|
Vágás típusa |
Hidraulikus oszlop{0}}vágás |
|
Vezérlőrendszer |
Méretbeállítás és C/Z szakasz módosítása PLC által vezérelve |
|
Alapkeret |
350H acél |
|
Tengely anyaga és átmérője |
45# acél, 80 mm |
|
Vágó anyag |
Cr12 mágneses |
Feldolgozó anyagok
- Horganyzott acél tekercs
- Hidegen hengerelt acél tekercs
- Alumínium tekercs
- Rozsdamentes acél tekercs
- Alumínium ötvözet tekercs

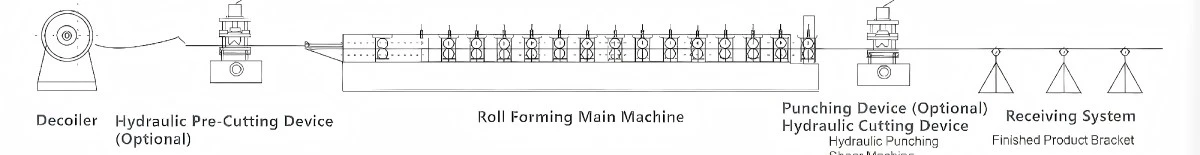

Működési elv
Nyersanyag: A nyersanyagok általában tekercsek vagy rudak (például acél, alumínium, rozsdamentes acél vagy alumíniumötvözet), amelyeket elő- kell vágni, vagy be kell állítani a gépi feldolgozáshoz megfelelő hosszúságra és szélességre.
Uncoiler & Feeding: A letekercselő adagoló berendezés általában görgőket, szállítószalagokat vagy mechanikus karokat tartalmaz, amelyeket a letekercselő PLC rendszere vezérel. Nyersanyagokat küld a szelemenhenger-formázó gép feldolgozási területére előre beállított sebességgel és pozícióval.
Hideghengerlési eljárás:Amikor a nyersanyagok nagy szilárdságú, testreszabott formákon haladnak át, a formák nyomást és deformációs erőt fejtenek ki, hogy fokozatosan kialakítsák a szükséges szelemenformát.

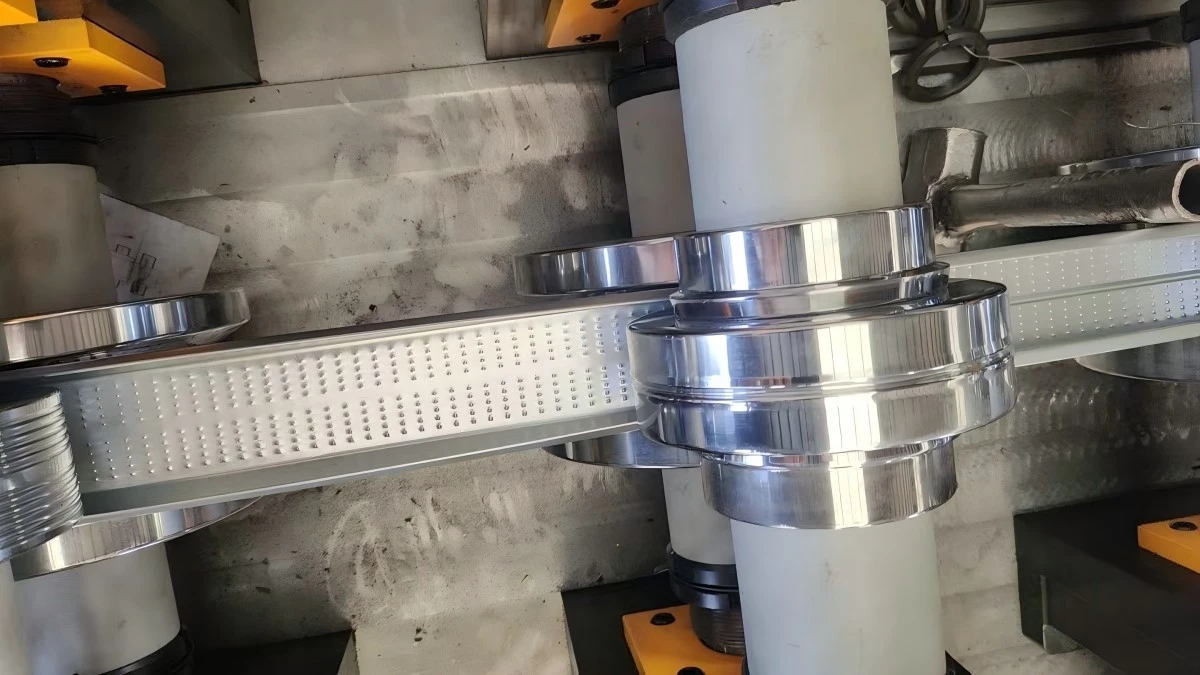

Tekercsformálás: A szelemenhenger-formázó gép a tekercsformázó módszert is alkalmazhatja. A szekvenciálisan elrendezett formázóhengerek folyamatosan görgetik az alapanyagokat és fokozatosan formálják a kívánt szelemenformát.
Egyenesítés és beállítás:A hengeralakítást követően a szelemen átmegy egy egyengető berendezésen, hogy biztosítsa egyenességét és méretpontosságát.
Lyukasztás (opcionális): A lyukasztó készülék lyukakat lyukaszt a szelemen a kényelmes felszerelés és rögzítés érdekében.
Vágás: Amikor a szelemen eléri a PLC előre beállított hosszát, a vágókészülék precíz vágást hajt végre.

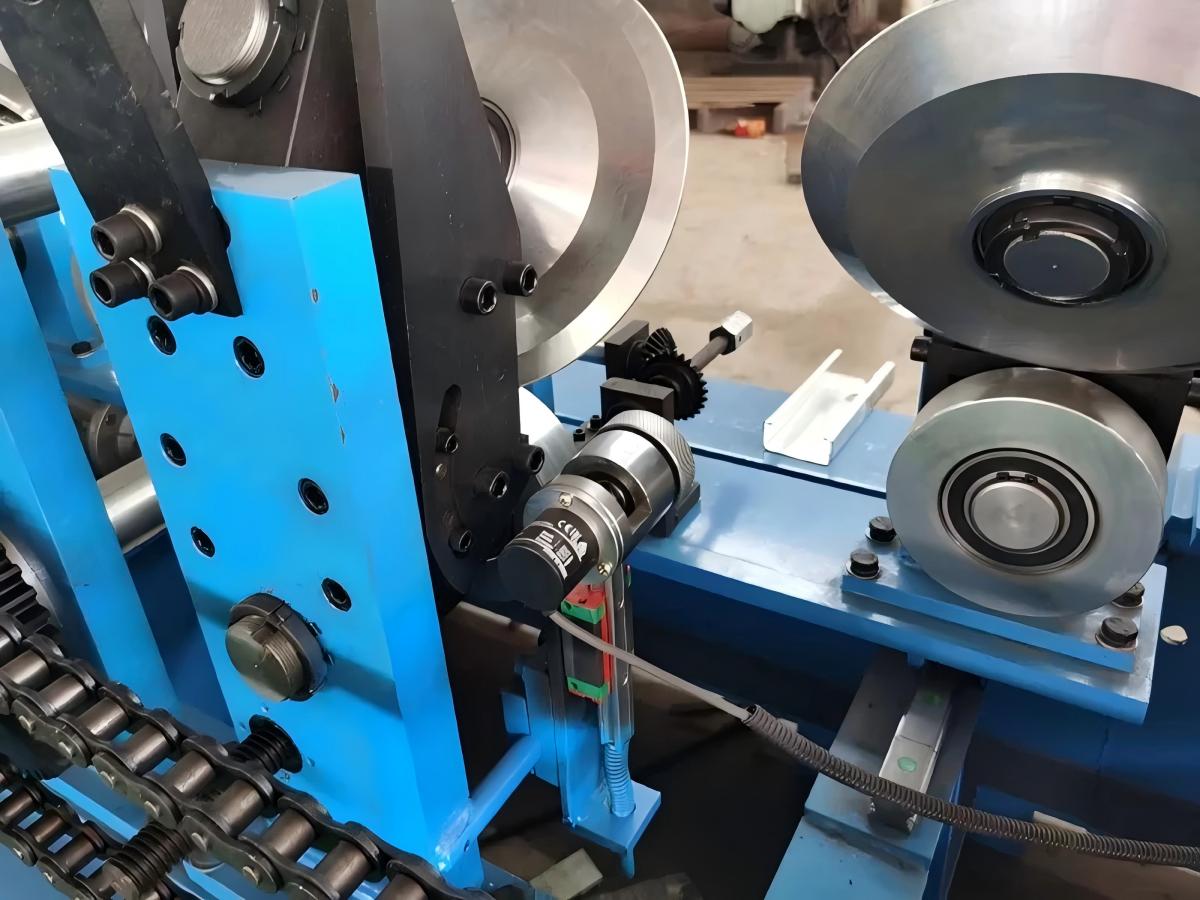

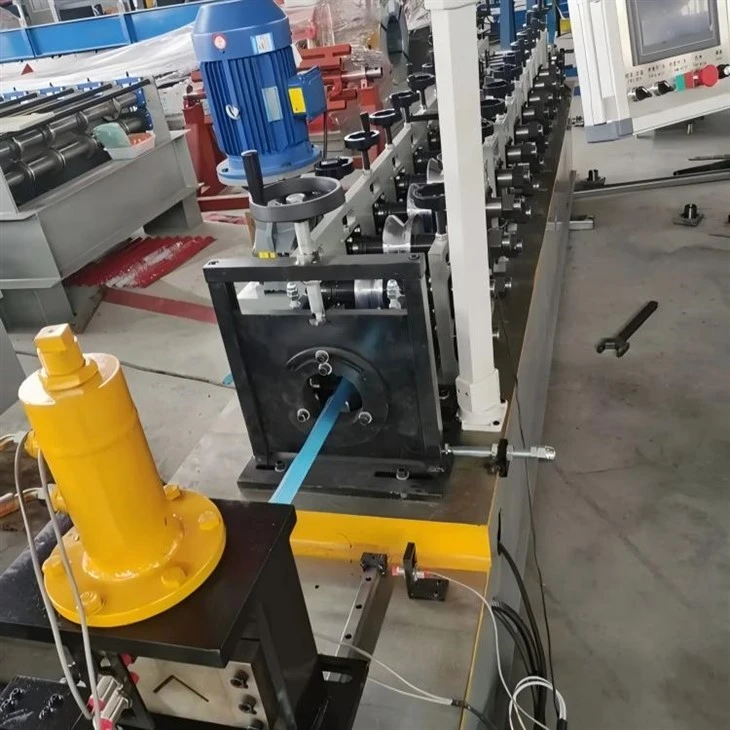

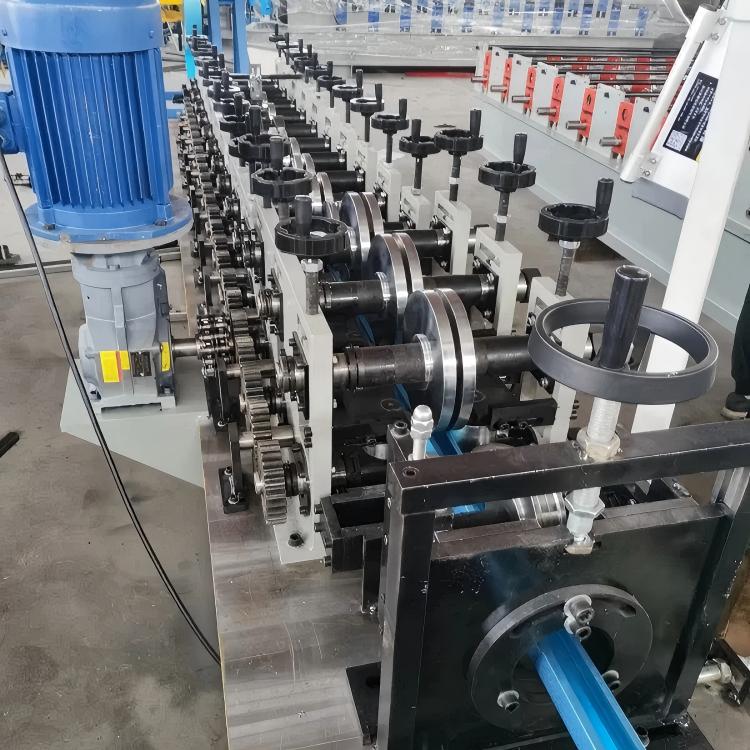

Géprészlet fotók
